热式气体流量计在CEMS系统中的应用



热式气体流量计在CEMS系统中的应用







文:

秦素春

(塞尔瑟斯仪表科技有限公司,北京)



张英辉

(塞尔瑟斯仪表科技有限公司,北京)









一、问题的提出

    大多应用在热力厂和发电厂的CEMS系统,测量流量过程分析面对的困难与问题很多:高温、高粉尘、高水份、负压及腐蚀性等;工况条件通常是:烟气介质温度在150℃左右,热电厂的一次风或二次风一般在200℃,但个别也有的400℃左右,;流速一般在30m/s左右;准确度一般要求在1~2%左右;粉尘颗粒0~1000mg/m3;压力测量范围:-70~70mbar。在这种条件下,应保证必要的检测准确度,应有较快的反应速度;应易安装、易标定;防尘、防溅、防腐等防护要求;应有较高的自动化程度,较少的维护工作量。针对这些问题,我们通常有两种仪表可以选择:皮托管;热式气体质量流量计。

二、皮托管流量计与热式流量计的比较

  • 皮托管流量计

结构图

原理:通过测量压力来测量流速,操作时将测速管放在管内任意位置,使内管管口与流动方向向垂直,测得该位置上的动压与静压能之差,以hA或△p=RgρA。一般将测速管放在管中心,测得的是管中心的最大速度。
速度计算公式:V=(2△p/ρ)1/2


用皮托管测量流速存在的问题:

  • 为实现流速的测量,仪表得配备差压变送器,尤其是在小流速(10m/S)的的测量,由皮托管产生的压力很小,目前所配的微差压变送器的精度受本身制造工艺的影响,精度无法考虑;其流量系数受测管大小、工艺管径比、安装等因素的影响。也就是说,要想兼顾整个量程段的准确度,从原理上是不可能的。
  • 抗腐蚀性问题。一般皮托管应用在CEMS系统中时,材质选用304、316L不锈钢,为了防止腐蚀,采取喷涂或套四氟材料等措施,但通过实际的应用时,都达不到理想的效果。
  • 安装、维护问题。由于用皮托管测量流速采用皮托管+差压变送器来实现,无形中增加了安装的复杂性,增加了整个系统中的结构紧凑性。由于在CEMS系统中的应用易出现堵塞现象,为此大多采用皮托管测量流速的厂家,增加了反吹装置。这无形中增加了单位面积的安装复杂度和维护复杂度;
  • 准确度问题。准确度取决于:安装方向;结构设计;变送器的精度。一般设计精度在3%左右。
  • 含尘的气体测量不宜测量。

优点:

皮托管原理测量流速的原理优点:耐高温;方法简单;价格适中

  • 热式气体质量流量计

目前在CEMS系统中应用的热式质量流量计不多,下面以SAILSORS品牌TF100为例说明

(1)结构:

探杆材质:316L、哈氏合金C-276、钛材、钽材等可选

探头材质:316L、哈氏合金C-276、钛材、钽材等可选

(2)原理

    热式质量流量计是利用热传导原理检测流量的仪表,即流动中的流体与热源之间热量交换关系来测量流量的仪表。可用表达式来具体说明:P/△T=A+B(Q)m

其中A,B是与气体物理性质有关的常数。从上述公式可以看出:加热功率与热源的温度差的比值可以得出质量流量Q。在实际的应用中,我们把加热功率或温度差任一个参数固定来测量流体的质量。前者为恒功率法;后者为恒温差法。

(3)特点

    专家系统算法;计算机辅助制造技术;宽量程比;大口径,低流速;低压损;质量流量测量无须温压补偿;低流速测量非常灵敏。

(4)应用

    在CEMS系统中,国外大都选用热式质量流量计。不但是它的精度高,而且最重要的是它安装方便性、操作的便利性、抗腐蚀性等睹多优点,是业界的首选仪表之一。

    在国内,由于大家对热式质量流量计的认识不足,再加上价格因素的原因,造成了在CEMS系统中热式质量流量计产品的应用不太理想,也不普及。在众多系统集成商应用中,由于CEMS系统中介质成分比较恶劣,常有颗粒、灰尘、水分及腐蚀性成分,易在传感部位(热式流量计的探针部分、皮托管在静压、动压的部分)形成堵塞,造成测量的不准确问题甚至是不能测量。大多数厂家(尤其是皮托管)都采用吹扫装置。SAILSORS公司利用在流量方面的优势,推出的针对CEMS系统中TF100C、D热式质量流量计。它不但具备了热式质量流量计的所有功能,而且最重要的是它也具备了除尘、除污的功能。

三、TF100CD热式气体质量流量计在CEMS中的具体应用

  1. 应用方案(简图)

  1. TF100C、D热式气体质量流量计介绍

(1)TF100C结构

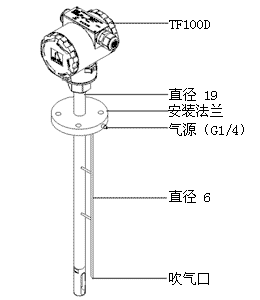

(2)TF100D结构

    TF100C、D两款质量流量计都是针对CEMS系统推出的产品,它适合在不同的应用场合:TF100C适合应用在环境较为恶劣的地方(易结垢的地方);TF100D适合应用在粉尘多但湿度不大的地方。

(3)、实现原理

    对TF100C而言:正常测量时,探头是伸出来,与正常的热式流量计测量方法相同;刮扫时,探头做伸出/缩进运动,利用刮扫块实现对探头表面污物的清洁。特点:不影响测量结果。

    对TF100D而言:正常测量时,气源不给气,不进行吹扫;吹扫时,气通过喷嘴直接对探头吹,这时不进行测量。特点:重量轻;维修方便;对测量结果影响可以忽略。

具体实现思路,下面主要是针对TF100C进行描述,TF100D由于相对简单这里再不多描述。

实现方法:有一定压力的气源由电磁阀控制,有仪表定时控制电磁阀,气源控制气动装置,上下(或左右)移动带动刮扫块,从而对热式质量流量计的传感部件---探针实现清洁的目的。

(4)TF100C、D热式质量流量计的特点

    不但具备热式流量计的所有特点,而且最重要的是:克服了常规产品的缺点,实现了集测量、刮扫、防腐等功能与一体的功能。不仅重量轻,而且安装方便,与常规的热式流量计产品安装方法相同。

(5)TF100C、D设计保证

防腐问题解决方案

防腐问题常是:首先是探头问题:措施采用哈氏合金C-276等;其次探杆问题:采用特氟龙、四氟喷涂或四氟材料套管保护;哈氏合金C-276。

重量设计考虑

探头采用直径19;连接杆采用直径19;TF100C采用裸板结构,总重量应小于15公斤;

刮扫自如设计考虑

首先合理选择定位孔,只有这样才能在保证刮扫自如的情况下,不损坏探头的探针(克服结构带来的不一致性造成对探针的损坏),从而有效地保证长期的运行的可靠性。

定时功能实现设计考虑

在这一部分设计当中,应从系统设计的角度来考虑,一是:系统采样时间;二是:仪表采样时间;三是:整个气动结构的刮扫时间。一般是这样考虑的:刮扫时间应小于系统的采样时间,大约是1/5倍。或根据用户自己定。准确度考虑

整机准确度:1%读数+0.5%满量程

(6)TF100C、D热式质量流量计的特征曲线



四、结论

    SAILSORS公司的TF100C、D热式质量流量计把传统的热式流量计与刮扫装置合二为一的产品,以适用,安装方便,清洁效果好的特点,一经推出就受到了业界的一致好评。
