V10FD-B大流量型MFC/MFM

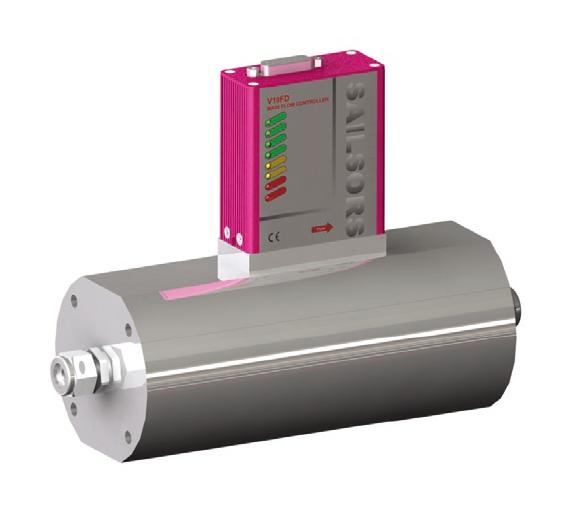

● 专用于大流量的层流管结构                                                                                     V10FC-B大流量型流量计
● 响应速度100ms,无需预热,上电即可操作
● 无热漂移,长期稳定性0.1%F.S/年
● 数模兼容,可使用二次表或计算机控制和显示流量
● 内置阀控指示灯/通讯指示灯/流量指示灯
● 内置4种气体,无比热容附加误差,不影响精度

        V10FD-B可选低压/中压/高压三种传感器,配合大流量层

流管结构用于300SLM以上的流量控制。该产品为模拟和

数字兼容型设计:可通过模拟型二次表或PLC进行设定和
显示瞬时流量;也可通过数字接口直接与计算机进行通讯。

具有通用于模拟型控制系统和数字型控制系统的特点。
        V10FD-B采用无热漂移,无响应滞后的差压质量流量测量原

理。多气体多量程的设计便于用户现场配置流量计:通过

拨码开关可以现场选择四种测量气体,每种气体有3种

校准量程,六个LED指示灯可以较直观的显示V10FD-B

的各种工作状态。如果需要对气体流量进行控制时,还可以

加装电磁比例调节阀和内置PID调节功能。
        与传统热式气体质量流量控制器/计不同,当使用气体转换系

数时,V10FD-B没有附加的比热容误差,所以,即使测量气体与出

厂时的标定气体不同,也不会影响测量精度。

产品应用
玻璃行业 太阳能 大气监测 工业制作 石油石化
煤炭冶金 制气配气 环保 各种分析仪器

                                                                                                                                                                                                           V10FC-B大流量型控制器



技术参数

技术指标:   V10FD-BC质量流量控制器V10FD-BM质量流量计
量程范围:   300SLM~2000SLM
测控范围:   控制器阀控范围50:1 流量计量程比100:1
准 确 度:   流量:±1.5%读数±0.2%满量程
            可选±0.8%读数±0.2%满量程
            压力:0.5%F.S 温度:±1℃
线    性:   ±0.5%F.S
重复精度:   ±0.2%F.S
响应时间:   100ms 10ms
数 字 量:   RS232/485,MODBUS协议
模 拟 量:   0~5V、4~20mA、1~5V
供    电:   24V/±15V可选
工作温度:   0~50℃
工作压力:   工作压差:0.03~0.5MPa 工作压降:<0.01Mpa
最大耐压:   低压1MPa,中压3MPa,高压10MPa
电气连接:   DB15孔
漏    率:   1×10-9SCCSHe
温度系数:   ±0.015%F.S/℃
底座材质:   铝合金或316L不锈钢
密封材料:   氟橡胶,氯丁橡胶,丁晴橡胶
接    头:   VCR1/4;swagelokφ6
