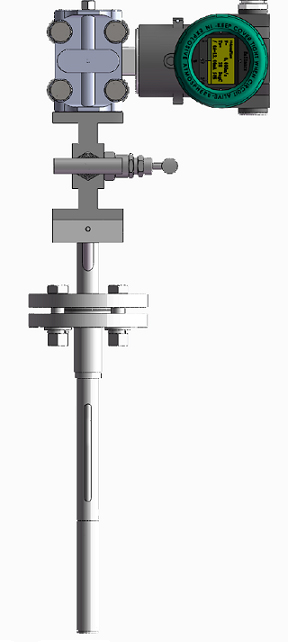

V8F-SV均速管水流量计
产品特点
● 差压均速式原理，不受气泡和湍流的影响。
● 精度和稳定性高于插入式电磁流量计。
● 流量和流速输出现场设定。
● 标配LCD显示流速和流量。
● 免维护，独有在线校准功能。
● 即装即用，拆箱安装即可。
V8F—SV系列V型巴水流量计是专业用于水流量测量的流量计，V巴均速管的正负压腔体在管线截面中测量到的压差为平均压差，即为平均流速，使测量精度更高。而且节流作用小，永久压损低，减少能耗，为客户减少经济损失。结合V巴本身所具有的高可靠性，稳定性等优势，而且安装尺寸与电磁流量计完全兼容，V8F—SV将是水流量测量的最佳选择。
产品应用
电力 冶金 化工 水处理 楼宇自控等行业
插入式均速管与插入式电磁流量计综合因素对比
|
|
插入式电磁流量计 |
插入式差压均速管流量计 |
|
信号质量 |
磁感应强度受安装结构影响，信号灵敏度和稳定性偏低。 |
信号灵敏度和稳定性处于较佳的工作范围 |
|
精度差异 |
管道内的单点流速精度3% |
管道内的平均流速精度1% |
|
气泡影响 |
有 |
无 |
|
使用温度 |
-25℃~150℃ |
-20℃~85℃ |
|
量程范围 |
1米~8米 |
0.3米~10米 |
技术参数
|
精度等级 |
1%FS |
|
适用介质 |
各种液体 |
|
压力范围 |
3.0MPa |
|
环境温度 |
-40°~85° |
|
介质温度 |
-20℃~85℃ |
|
管道直径 |
DN50~DN1000 |
|
量程比 |
≥15:1 |
|
电源 |
24V DC |
|
直管段要求 |
前10D后5D |
|
探杆材质 |
316L |
|
防护等级 |
IP67 |
|
安装条件 |
包装箱内含所有安装附件，开箱后在管道上开直径为￠23的孔，然后将安装底座焊接到管道上，然后将一体化V巴流量计插入底座，拧紧法兰上的四条螺栓就可完成安装，通电后即可投入使用。 |
产品选型
|
系列号 |
|
V8F-SV |
|
管道公称通径DN（ ）单位mm |
|
流速范围选择（根据以上水流量表格可以算出流速） |
|
2E：0~1m/s, 3E：0~2m/s, 4E：0~5m/s 5E: 0~10m/s |
|
测量介质 |
|
W 水， G 一般液体 |
|
输出信号类型 |
|
H 两线制4~20mA信号,Hart协议，直接输出流量 |
|
M modbus数字输出瞬时流量和累计流量 |
|
附件 |
|
1，无 2，带探杆球阀装置 |
|
选型举例 |
|
V8F-SVDN（300）2EWH1 |
