产品特点

● 专利的取压槽设计，高精度宽量程比。

● 直接高温型传感器，无需冷凝装置。

● 可选温压补偿，直接质量流量输出。

● 可以忽略的压力损失和震动影响。

● 插入式安装，低成本，名维护。

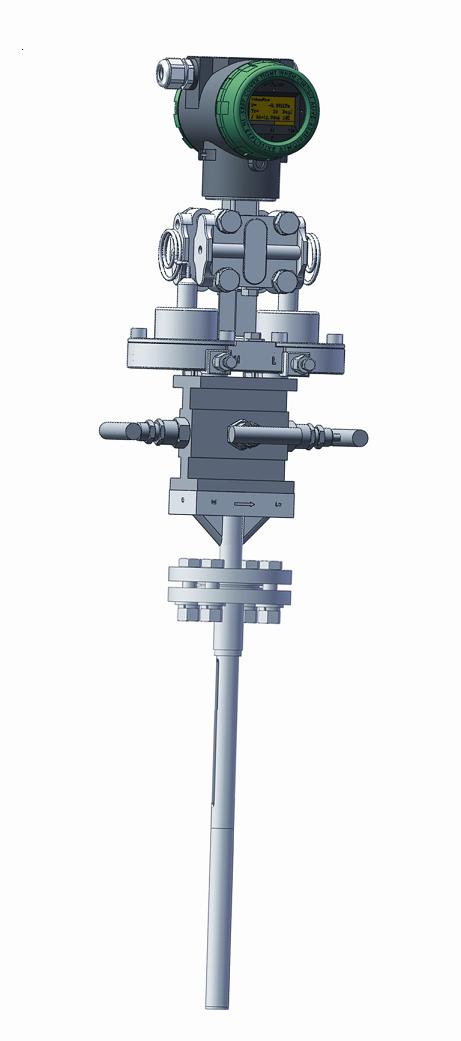

 V10F均速式蒸汽流量计专利的槽型取压结构，降低了流畅分布和安装角度对插入式流量计精度的影响，结合直接高温型传感器和一体化温度压力补偿，使V10F均速式蒸汽流量计成为传统蒸汽流量计的更新换代产品。

 均速式蒸汽流量计与孔板流量计，涡街流量计的综合对比

	孔板式蒸汽流量计	涡街式蒸汽流量计	V10F均速式蒸汽流量计
安装方式	管道式，法兰安装	管道式，法兰安装	插入式，可在线插拔
压损和能耗	大	比较小	可以忽略
一体化温压补偿	无	无	无
直接显示和输出流量	不可以	不可以	可以
震动影响	无	有	无
量程比	3：1	10：1	15：1
精度	1%	1%	1%

 技术参数

精度等级	1%FS
适用介质	饱和蒸汽，过热蒸汽
环境温度	-40°～ 85°
直接显示和输出流量	0 ～270℃ (直接高温型)
管道直径	DN40～125
电源	24VDC
直管段要求	前10D后5D
防护等级	IP67
安装条件	包装箱内含所有安装附件,开箱后在管道上开直径为￠23的孔,然后将安装底座焊接到管道上,然后将一体化V巴流量计插入底座,拧紧法兰上的四条螺栓就可完成安装,通电后即可投入使用.

 产品选项

产品系列号

V10F-SBB   带温压补偿   V10DPF-SB  不带温压补偿

结构选择

Z   一体化直接高温型    C  一体化传统冷凝罐

管道公称通径DN（  ）单位mm

40    DN40           50  DN50          65  DN65           80  DN80          100 DN100      125  DN125

蒸汽类型

B 饱和蒸汽    G  过热蒸汽

输出信号类型

H  4~20mA信号,直接输出流量 （只适用于V10F-SBB系列）

D  4~20mA输出差压或开方信号（只适用于V10F-SB系列）

M  modbus输出，V10F-SBB输出温度，压力，瞬时累计流量，V10F-SB可输出差压

附件

1，无  2，带探杆球阀装置

选型举例

V10F—SBBZDN125BH1
